工作頻段134.2Khz，兼容ISO11784/5國際標準協議，可讀動物標準標簽，支持FDX-B編碼格式；讀卡距離5cm，性能穩定，UART通信接口，操作簡單，可通過UART發送命令進入低功耗模式。體積小巧，易于集成到設備中；

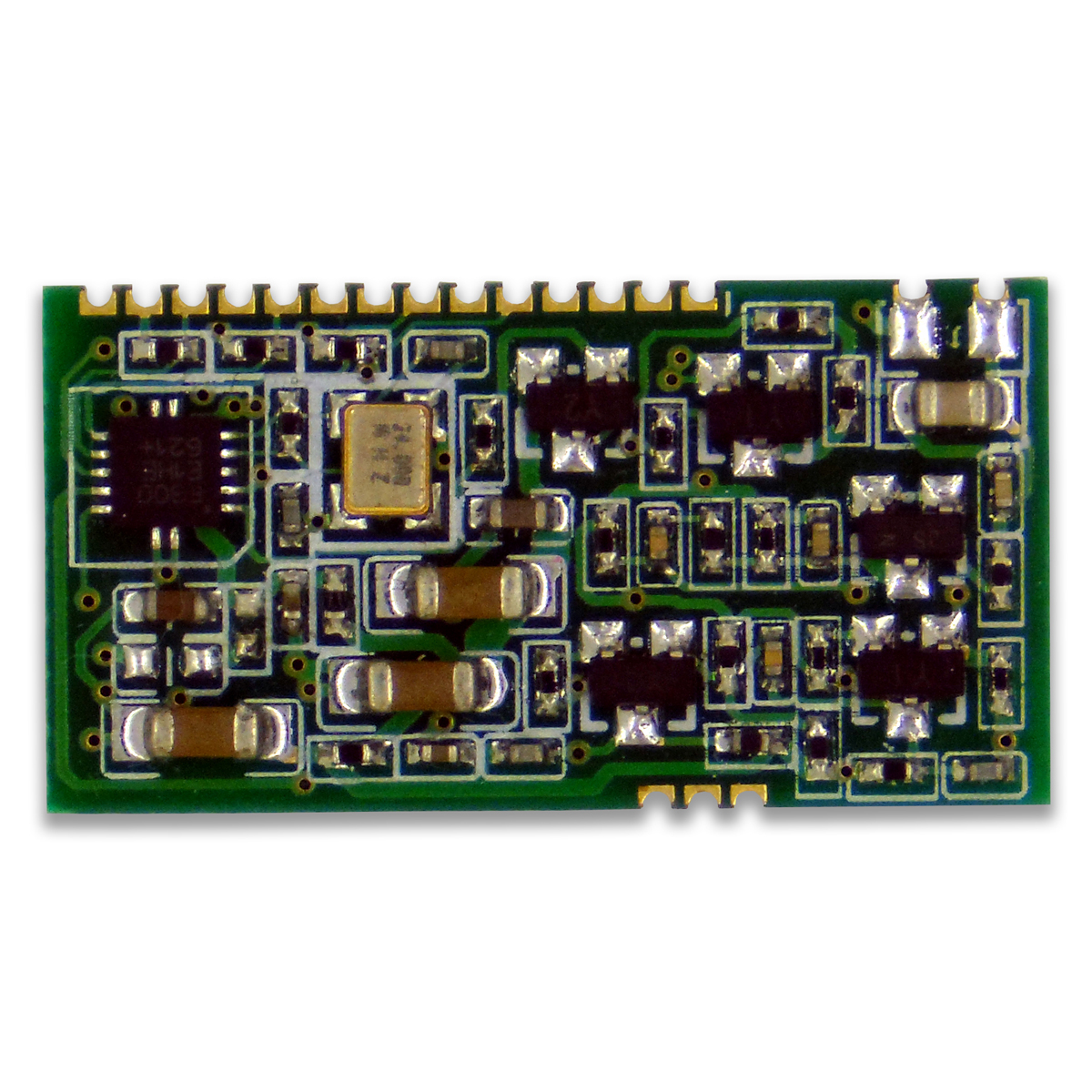

◆JY-LS6830是廣州健永信息科技有限公司開發的讀卡模塊，支持ISO11784/5協議標準，可讀FDX-B及其兼容芯片；
◆采用貼片式安裝，體積小巧，易于集成到PDA等手持設備中；

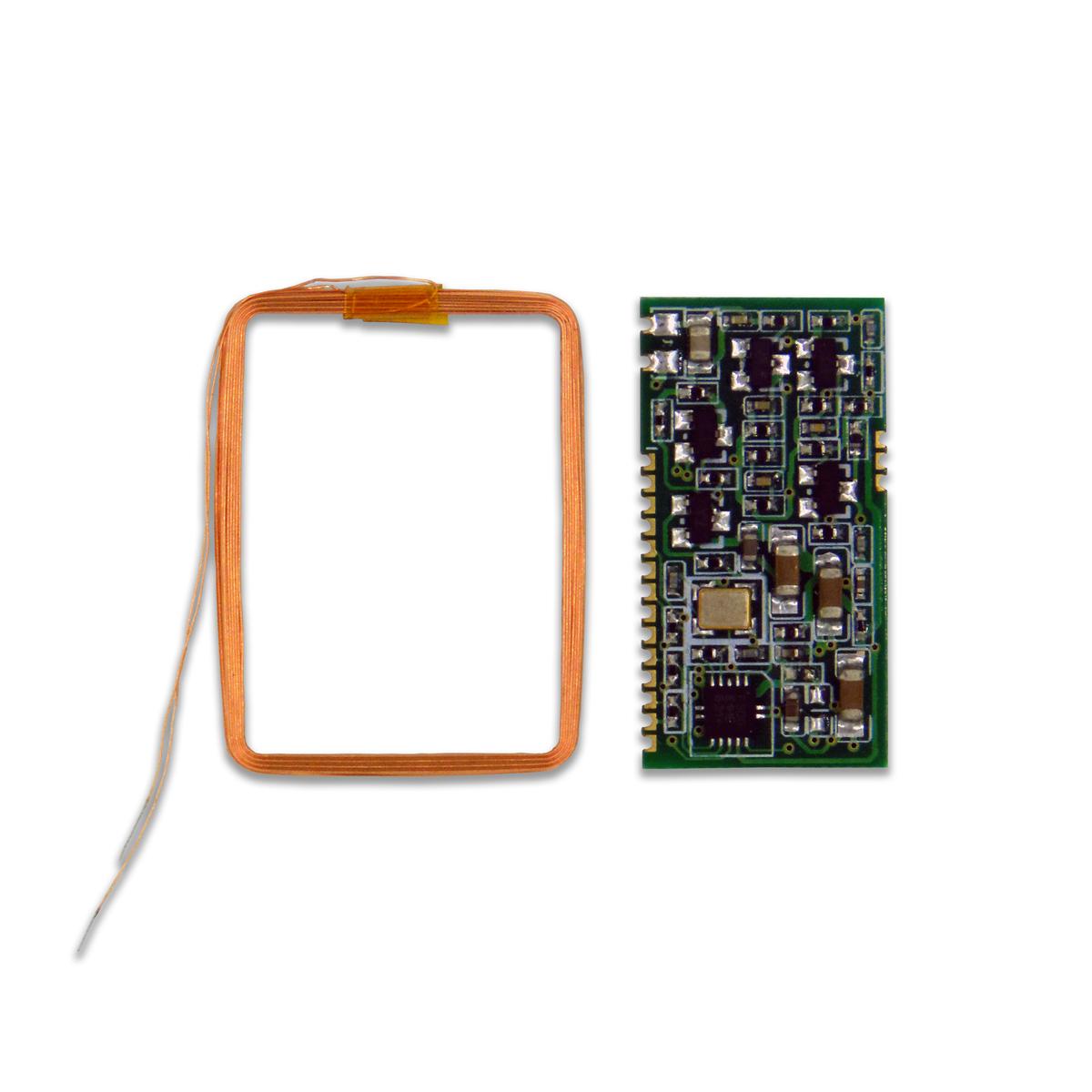

◆配套21mm*28mm方形天線，性能穩定，可靠性強；
◆超低功耗，可通過發送命令使模塊進入低功耗模式；
◆UART通信接口，無需理解復雜的射頻通信協議，操作簡單。
工作頻率 | 134.2kHz |
支持協議 | ISO11784/5 |
讀取距離 | 5cm |
讀卡格式 | FDX-B |
讀卡芯片 | 軟解碼 |
工作功耗 | 0.5w |
讀取時間 | 100ms |
接線方式 | 貼片式 |
工作電壓 | 3.3V |
通信接口 | UART |
電平標準 | TTL |
波特率 | 9600 bps |
規格尺寸 | 27.71mm*14.63mm*2mm |
工作溫度 | -20℃~+85℃ |
環境濕度 | 5%~95% |
極限參數：
工作溫度：-20℃~+85℃
貯存溫度：-40℃~+125℃
供電電壓(vcc to vss)：-0.3V~+4.2V
管腳對地電壓：-0.3V~+5.8V
每個管腳最大IOL：±2mA
相對濕度：5%~95%
注：超出“絕對最大額定值”條件下工作會造成器件的永久損壞。以上未涉及器件在這些條件或超出這些條件下的功能操作。器件不能長時間在絕對最大額定值條件下工作，否則會影響其可靠性。
直流特性:
測試條件Temperature=+25℃。
管腳說明:

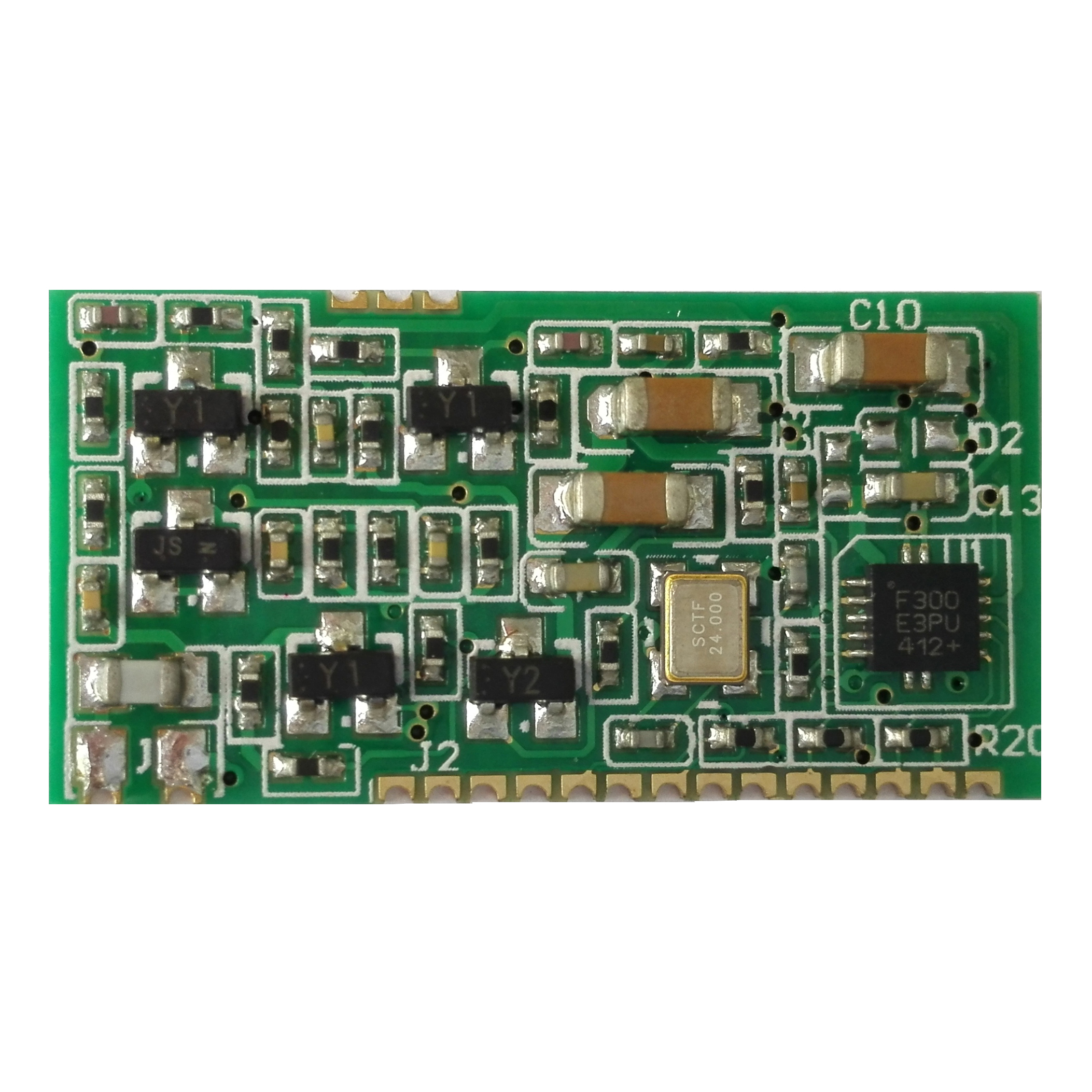

JY-LS6830模塊采用郵票孔連接方式，可像貼片器件一樣直接焊接到PCB板上。
JY-LS6830管腳圖
相關應用：
防偽溯源、動物管理、林業樹木管理、金龍魚管理、水電管理、 生產線自動化管理、物料運輸管理、車輛管理、鐵路巡檢、 資產管理等
開發文檔：
