技術介紹：
??
半雙工（HDX）與全雙工(FDX)低頻技術相比，HDX 不僅將讀取范圍擴大了50%，而且還能提供更強的射頻(RF)信號，因?yàn)镠DX讀取器在HDX標簽響應期間可自行關閉。這樣，HDX讀取器可專注于接受信號，從而比FDX能獲得更精確的讀數。對于FDX而言，讀取器的信號處于常開狀態，在試圖讀取FDX標簽時可能造成射頻干擾。此外HDX還采用移頻鍵控技術，這樣不僅使HDX的標簽具有更優異的抗電磁干擾(EMI)能力，而且還能讓讀取器有效讀取并區分彼此接近的標簽。
產品描述：

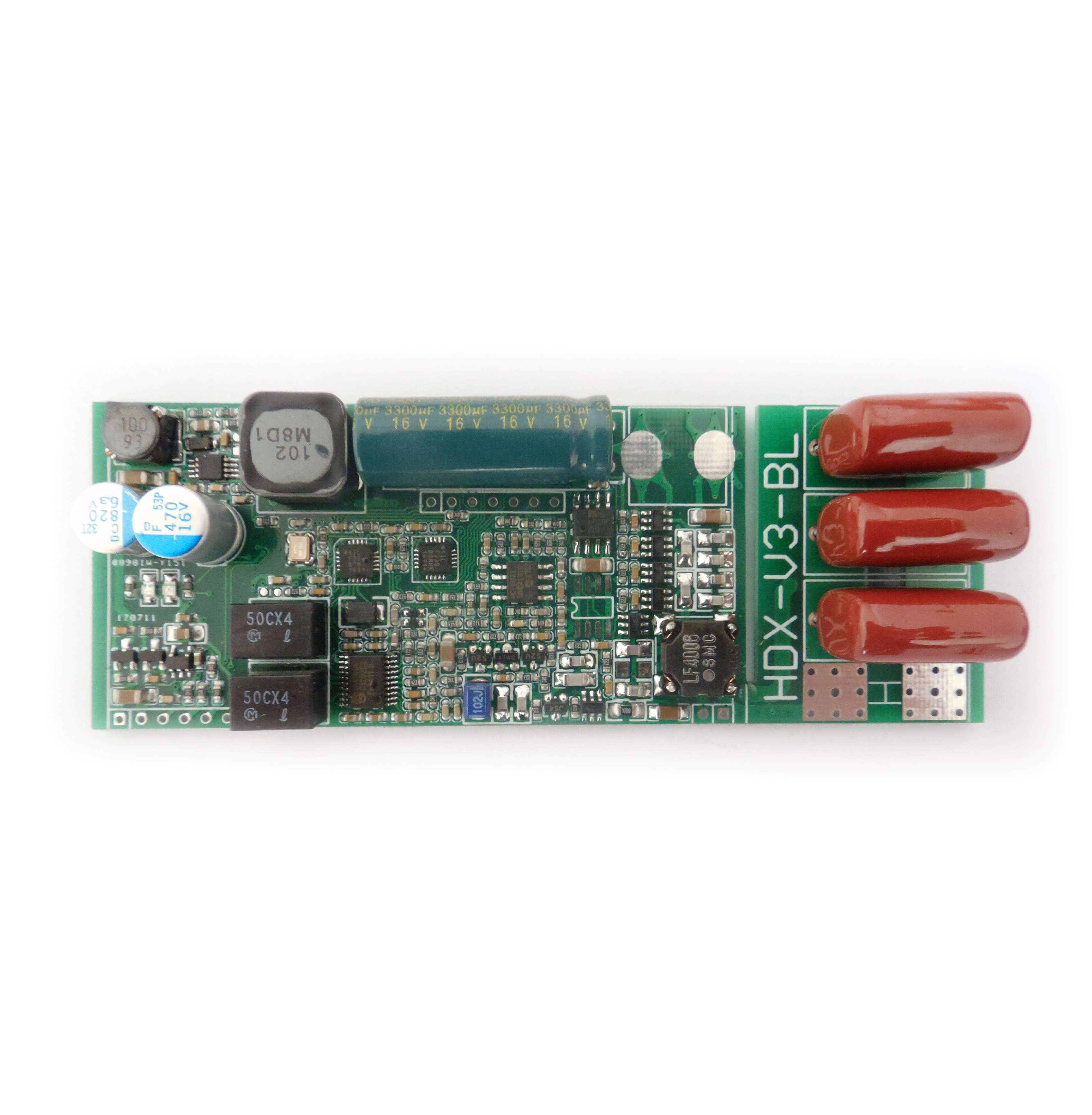

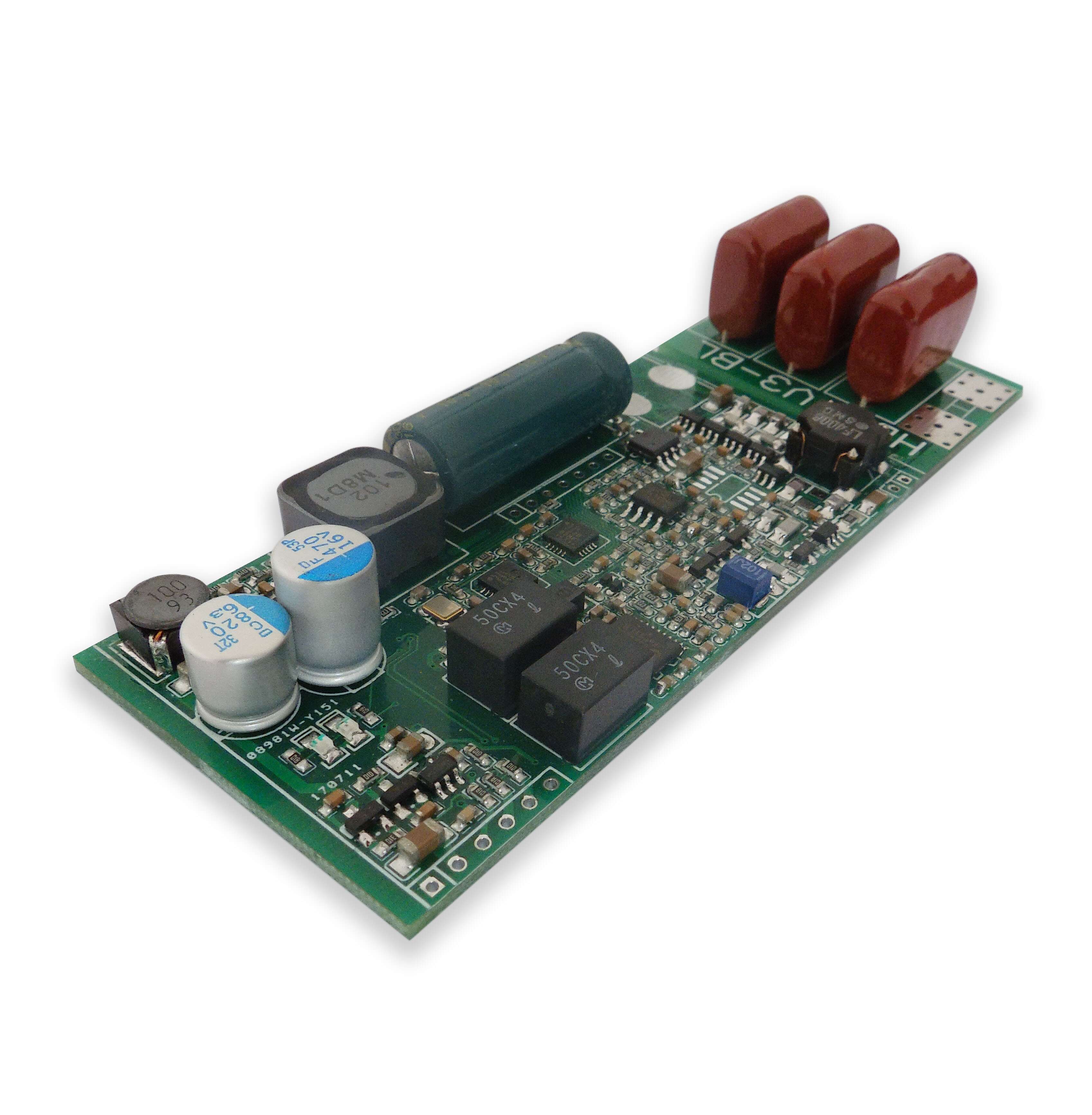

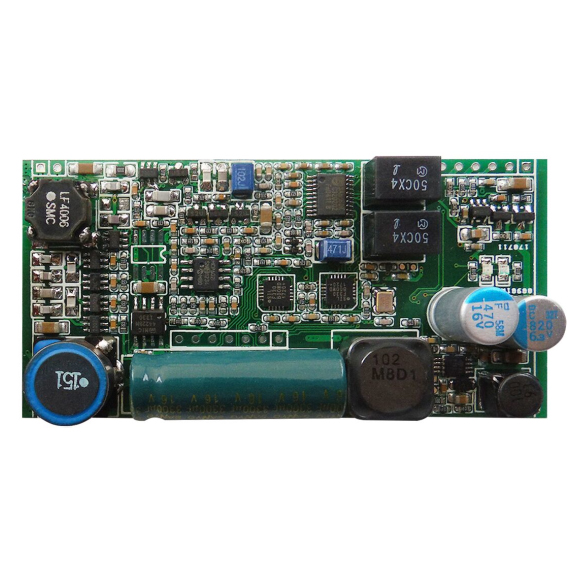

◆JY-LD6100是廣州健永信息科技有限公司自主研發的一款低頻HDX讀卡模塊，工作頻率134.2kHz，穿透性強；
◆支持讀取所有HDX和FDX-B格式標簽，符合ISO11784/85國際標準協議；
◆配25cm直徑天線，讀HDX耳標65cm，讀FDX-B耳標40cm，讀地下管道標簽180cm；
◆配100cm*100cm天線，讀HDX耳標可達80cm；
◆UART通信接口，TTL電平輸出，操作簡單；
◆支持多個讀卡模塊在附近同時使用，不影響讀卡。
工作頻率 | 134.2khz |
支持協議 | ISO11784、ISO11785 |
讀取距離 | ≥40m |
標簽兼容 | HDX、FDX-B |
讀卡芯片 | 軟解碼 |
工作功率 | ≤4.5w |
讀取速度
| 100m/s |
接線方式 | 2.54插針式 |
工作電壓 | 3.5v-5.5v |
通信接口 | UART |
波特率 | 115200bps |
規格尺寸 | 40mm*108mm*15mm |
工作溫度 | -20℃~+80℃ |
環境濕度 | 5%~95% |
極限參數:
工作溫度：-20℃~+85℃
貯存溫度：-40℃~+125℃
供電電壓(vcc to vss)：-0.3V~+5.5V
電源管腳對地電壓：-0.3V~+5.8V
信號管腳對地電壓：-0.3V~+3.5V
每個管腳最大IOL：±2mA
相對濕度：5%~95%
注：超出“絕對最大額定值”條件下工作會造成器件的永久損壞。以上未涉及器件在這些條件或超出這些條件下的功能操作。器件不能長時間在絕對最大額定值條件下工作，否則會影響其可靠性。
直流特性:
測試條件Temperature=+25℃。
管腳說明:
JY-LD6100模塊管腳說明列表如下：
相關應用：
專給行業配套廠家生產讀卡設備使用，廣泛應用于城市地下管道巡檢系統、門禁控制系統、動物管理、屠宰場、包裝廠和工業自動化應用領域等。
開發文檔：
??????????JY-LD6100遠距離讀卡模塊開發文檔（HDX）??????????
